Главная / Кейсы промышленного HVAC / Производственный корпус – проектирование и пуско-наладка систем HVAC

Производственный корпус – проектирование и пуско-наладка систем HVAC

Тип объекта: производственный корпус с административно-бытовым блоком
Отрасль/назначение: лёгкая промышленность
Регион: Приволжский федеральный округ

Новый производственный корпус с линиями, чувствительными к температуре и влажности, и отдельным административно-бытовым блоком для персонала. Задача — с нуля спроектировать и ввести в эксплуатацию системы кондиционирования и вентиляции (HVAC), которые обеспечат стабильные параметры воздуха для технологии и комфортные условия для сотрудников.

Исходная задача заказчика

Заказчик реализовывал проект нового производственного корпуса «с чистого листа» и столкнулся с рядом требований к системам HVAC:

В основных технологических зонах требовалось поддерживать узкий диапазон температуры и допустимой влажности воздуха;
В цехах присутствовали локальные тепловыделения от оборудования и людей, меняющиеся в течение смены;
Административно-бытовой блок (офисы, раздевалки, санузлы, комнаты отдыха) должен был иметь устойчивый комфортный микроклимат независимо от работы линии;
Запуск производства был жёстко привязан к срокам, и системы кондиционирования и вентиляции должны были быть готовы к моменту пуска технологического оборудования.

Отдельное требование — заложить решения так, чтобы в дальнейшем можно было перевести объект на сервис и регламентное обслуживание без переделки архитектуры систем HVAC.

Решение AIRFORGE по системам HVAC

AIRFORGE был выбран как инженерный подрядчик по проектированию HVAC с последующим обеспечением пуско-наладки и балансировки систем.

По итогам анализа исходных данных предложено решение, включающее:

Приточно-вытяжную вентиляцию производственных зон с регулируемыми расходами воздуха, частотным управлением вентиляторами и возможностью перераспределения воздухообмена по зонам.

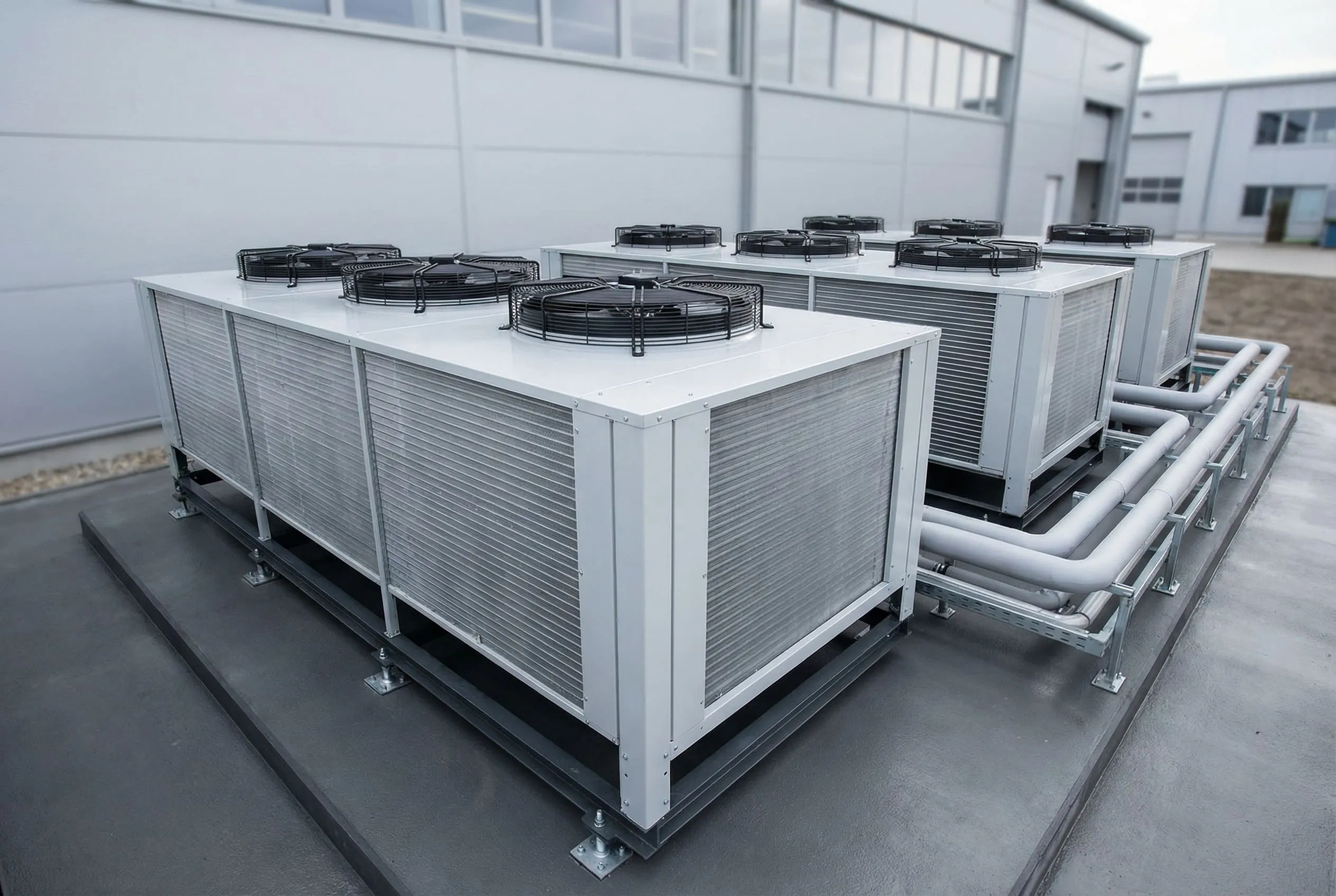

Систему холодоснабжения на базе чиллер—фанкойл для технологических участков, где важно удерживать стабильные параметры воздуха при переменной тепловой нагрузке.
Комбинированные решения для АБК: приточно-вытяжная вентиляция и локальные системы кондиционирования для офисов и помещений персонала.
Систему автоматики и диспетчеризации, обеспечивающую разные алгоритмы для производственных зон и административной части, а также фиксацию трендов для дальнейшего анализа.

Решение реализовано по цепочке:
проектирование HVAC → авторский надзор и поддержка монтажа → пуско-наладка и балансировка → подготовка к сервису и сезонной эксплуатации.

Объём выполненных работ

Проектирование систем кондиционирования и вентиляции

Сбор и анализ исходных данных: планировки, характеристики оборудования, режимы работы, санитарные и технологические требования.
Расчёт теплопритоков и теплопотерь, аэродинамический расчёт систем вентиляции.
Подбор архитектуры систем HVAC (приточно-вытяжная вентиляция, чиллер—фанкойл, локальные решения для АБК).
Выпуск проектной и рабочей документации по вентиляции, кондиционированию и холодоснабжению с привязкой к смежным разделам.

Авторский надзор и сопровождение монтажа

Проверка соответствия фактического монтажа проектным решениям по HVAC.
Участие в согласовании трасс воздуховодов и трубопроводов с конструктивом, электрикой и другими инженерными системами.
Оперативные корректировки решений (при необходимости) с фиксацией в исполнительной документации.

Пуско-наладка и балансировка

Подтверждение готовности систем к пуску: проверка исполнительной документации, доступов и состояния оборудования.
Пуско-наладка приточно-вытяжной вентиляции и системы холодоснабжения, настройка уставок и алгоритмов.
Инструментальная балансировка воздушных и гидравлических контуров по зонам цехов и АБК.
Оформление протоколов ПНР, актов балансировки и приёмо-сдаточных испытаний по системам HVAC.

Подготовка к эксплуатации

Сроки реализации

Проектирование систем кондиционирования и вентиляции (HVAC): 1 квартал.
Авторский надзор и сопровождение монтажа: 1–1,5 квартала в параллель с основными СМР.
Пуско-наладка и ввод систем HVAC: около 1 месяца до запуска технологического оборудования.

Результат и ключевые показатели

По итогам ввода систем HVAC в эксплуатацию:

В основных технологических зонах обеспечены допуски по температуре и влажности согласно заданию на проектирование.
Системы реагируют на изменения тепловой нагрузки (смена режима оборудования, заполняемость цеха) без существенных скачков параметров.
Административно-бытовые помещения получили отдельный, устойчивый комфортный микроклимат, не зависящий от процессов в цехе.
Сформирована документированная база (П/Р, исполнительная, протоколы ПНР и балансировки), позволяющая далее подключать сервис и регламентное обслуживание без пересборки решений.
За счёт корректного подбора и управления системами вентиляции и холодоснабжения обеспечены разумные эксплуатационные затраты, соответствующие расчётным значениям.
